HISHINUMA 다이캐스팅 머신

  • 제품소개
  • HISHINUMA 다이캐스팅 머신

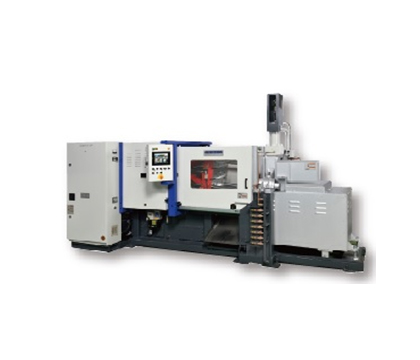

CX-F3 SERIES

Horizontal type Hot Chamber
Die Casting Machine

for Zinc

CX-F3 시리즈 특징

  • 시퀀서 제어, 컬러 액정 터치 패널을 표준탑재(CX-F3 전기종 표준)
  • 일본어・한국어・영어・중국어・태국어 많은 언어에 대응(옵션 대응)
  • 터치 패널로 온도관리나 다양한 주조 조건의 설정이 가능.
  • 종래기보다 피치를 넓게해서 1랭크 상위의 금형 탑재가 가능.
  • 고속 사출의 로직 밸브 개도를 모터로 구동시켜 터치 패널로 수치 설정이 가능. (100t 이상 표준)
  • 형체, 압출, 중자의 동작 속도 및 압력을 터치 패널로 수치 설정이 가능. (150t 이상 표준)

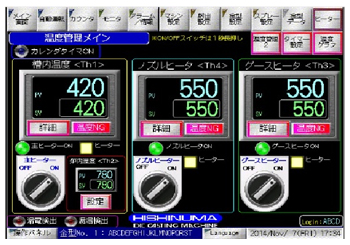

  • 온도관리
    각 히터 온도와 상하한 경보의
    설정가능. 온도 그래프 기능 탑재.

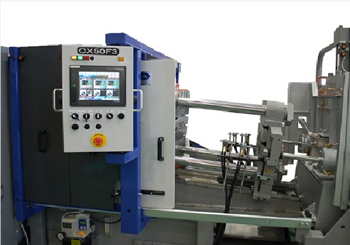

  • 안전커버
    기능성, 안전성을 중시한 안전 커버를 신규 디자인
    공간을 확보하고 작업성이 비약적으로 상승.
  • 형체비례밸브 제어
    형체, 압출, 중자의 동작속도 및 압력을
    비례밸브에서 제어하고,터치 패널에서
    수치 설정이 가능.(150톤 이상 표준)

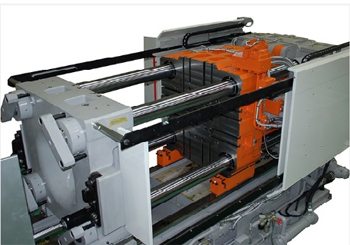

  • 형체장치
    로직밸브를 사용한 고속 사출의 성능과 안전성을
    강화. 저고속 전환은 외부 LS에 의해
    쉽게 조정이 가능.

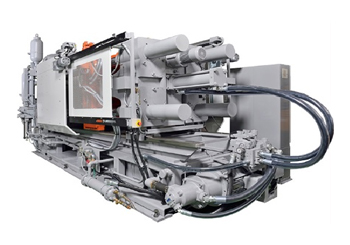

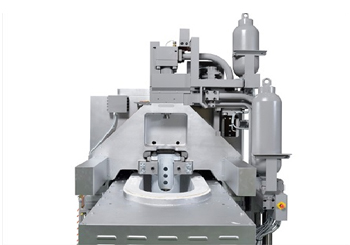

  • 사출기구
    응력 해석과 오랜기간 축척된 노하우를 바탕으로
    고정밀도, 고강성, 긴 수명의 형체 장치를 실현함.

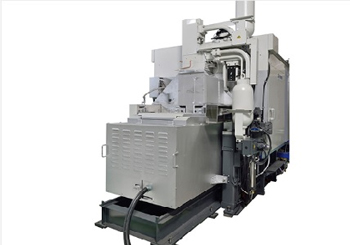

  • 인출식 전기로
    인출식 전기로의 채용으로, 용이하게 히터
    교환이 가능. 또한 안정된 온도 관리와
    깨끗한 작업 환경을 실현.

기술데이터

스퀴즈/중자용 유압 유니트 SQ시리즈
기종명 CX-50F3 CX-100F3 CX-150F3
형체력 Die locking force kN 500 1000 1500
타이바 간격 Space between tie bars mm 330 x 330 402 x 402 460 x 460
다이스트로크 Die stroke mm 215 250 380
다이하이트 Die height mm 170 ~ 340 250 ~ 460 220 ~ 500
사출력 Injection force kN 52 82.4 99.7
사출 스트로크 Injection stroke mm 130 150 200
사출 위치 Injection position mm 0/-65 0/-85 0/-100
압출력 Ejector force kN 39 70 85.5
압출 스트로크 Ejector stroke mm 70 70 90
노즐 터치력 Nozzle touch force kN 44 53.2 72
노즐 터치 스트로크 Nozzle touch stroke mm 175 230 300
플런저 경 Injection plunger diameter mm 50 60 65
주조압력 Casting pressure Mpa 26.8 29.1 30
주조면적 Casting area (efficiency 100%) cm2 186 342 498
주조중량 Maximum shot weight (efficiency 75%) kg 1.3 2.16 3.38
드라이사이클 타임 Dry cycle time sec 3 3.6 4.5
상용압력 Working pressure Mpa 10.5 10.5 10.5
작동유 용량 Oil tank capacity L 235 300 350
멜팅포트 용량 Melting pot capacity kg 270 300 500
전동기 용량 Electric motor capacity kw 7.5 15 18.5
기계 작동 전원 용량 Power supply capacity KVA 12 23 30
전기로 출력 Output of electric furnace kw 31.2 40.5 58
기계 무게 Machine weight ton 3.8 5 8

※상기 사양은 예고없이 변경될수 있으므로 양해 부탁드립니다.
