HISHINUMA 다이캐스팅 머신
- 제품소개
- HISHINUMA 다이캐스팅 머신
U- SERIES
Parthing Injection
Hot Chamber Die Casting Machine
Zinc
U 시리즈 특징
- 금형 파팅라인에서 직접 제품부에 주입하기 때문에, 에어룸이 극단적으로 적어 주조성이 뛰어남.
- 파팅 사출에 의해 최소량의 재료로 생산할 수 있어 재료의 경감・재용해 비용의 대폭적인 비용 절감.
- 스풀이 없기 때문에 최소의 형개 스트로크를 실현(하이 사이클 대응)
ZR 시리즈의 진화

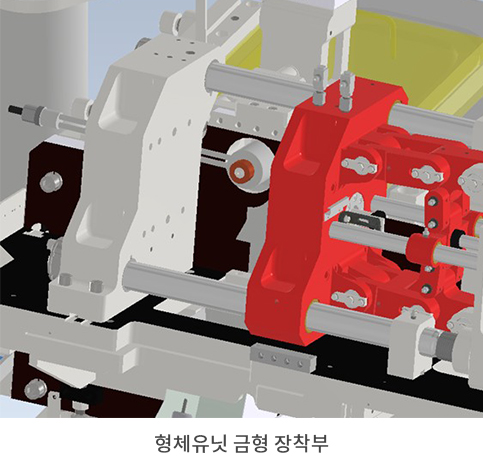

2본 타이이 방식으로, 금형 주변의 공간 자유도가 대폭 향상되었습니다.
-
형체 밸런스 최적화
본체 및 형체 유닛의 레이아웃을 재설계함으로써, 노즐 길이를 변경하지 않고 금형을 형체 플레이트 중앙에 장착할 수 있습니다. 이에 따라 형체 밸런스가 향상되어 보다 안정적인 주조를 실현합니다.

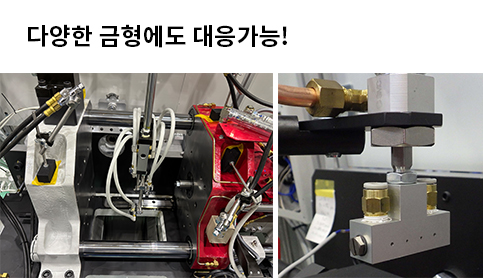

금형 셋업 효율 향상
금형 셋업시 조작측 상부 타이바가 없는 구조로 작업성이 대폭 향상되며, 금형 외주부 부가물의 장착 자유도가 높은 형체 유닛 구조를 적용하여 냉각수 호스의 선택 폭을 확대하였습니다.
-

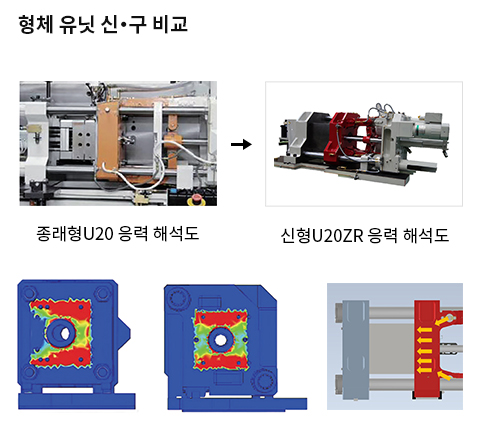

형체 유닛 신설계
센터 프레스 방식을 적용하여 가동반과 토글 링크의 접속 위치를 금형 장착부에 가깝게 설계함으로써 가동반의 처짐을 최소화하고, 형체력을 금형 장착부에 효율적으로 전달합니다. 이를 통해 버 발생 을 억제하고 제품의 정도를 향상시킵니다.
STANDARD
-

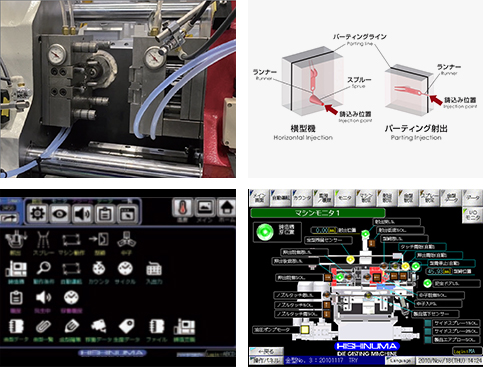

파팅 사출
금형 파팅면에서 직접 주입하는 구조로 스프루리스 주조를 실현하였으며, 스프루가 없어 에어룸이 최소화되어 안정적인 하이사이클 성형이 가능합니다.
터치 패널 모니터
터치 패널을 표준 사양으로 적용하여 금형별 기계 설정 메모리, 기계 동작 모니터링, 소모품 관리, 알람 이력 관리 등 사용자 편의성을 강화하였으며, 옵션 사양으로 다국어 표시도 가능합니다. (대응언어 : 한국, 일본어, 영어, 중국어, 태국어)
OPTION
-

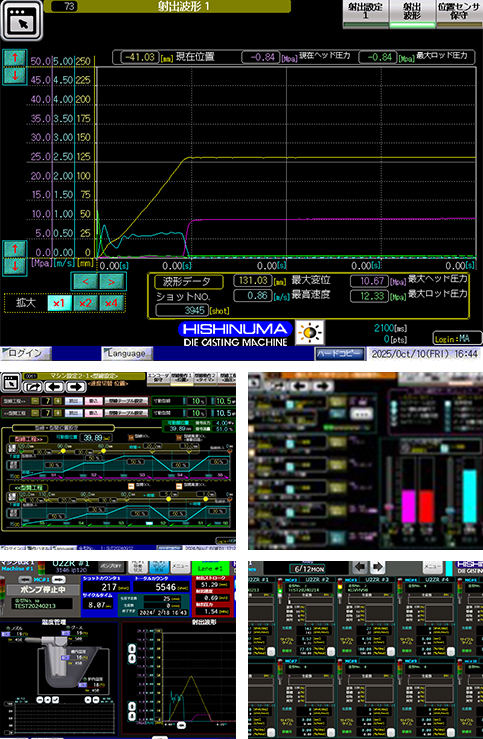

사출 파형 모니터
플런저의 위치·속도·압력을 실시간으로 모니터링하여 최적의 주조 조건을 쉽게 파악할 수 있으며, 위치 센서에는 내구성이 뛰어난 비접촉 방식을 적용하였습니다.
유압 서보 제어 시스템
펌프 모터를 서보 제어하여 펌프 회전수를 자유롭게 가변 제어함으로써, 유압 실린더의 속도 및 압력을 고정밀로 제어할 수 있는 시스템을 탑재하였습니다. 각 유압 실린더의 동작 설정은 터치 패널에서 수치 입력 및 관리가 가능하며, 또한 구동계의 소비 전력을 대폭 절감하였습니다.
IOT
각 머신의 동작 상태를 떨어진 장소에서도 확인할 수 있습니다. (표시 가능한 데이터는 머신 옵션에 따라 다릅니다.)

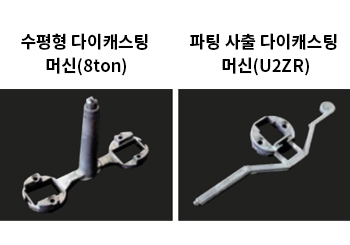

수평형 다이캐스팅 머신과 파팅 사출기의 비교
-
-

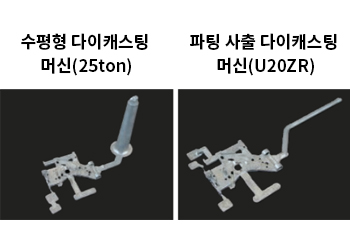

수평형 다이캐스팅 머신과 파팅 사출기의 비교 1cavity / shot Casting weight Scrap weight 25ton 13sec/shot 24.202g 60.87g U20ZR 5sec/shot 24.263g 20.8g 8ton 6sec/shot 2.5g 7.4g U2ZRs 2.5sec/shot 2.5g 3.3g -
주변기기 / OPTIONAL EQUIPMENT
-

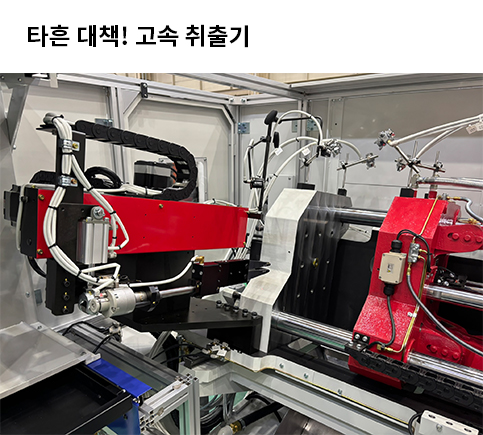

제품 취출 장치
전용 설계의 고속 취출기. 매 사이클마다 확실하게 제품을 취출·검지함으로써 금형의 파손 위험을 저감하고, 제품 타흔 대책에도 최적입니다.
-
중앙 스프레이 장치
파팅 사출에 대응한 고속 중앙 스프레이 장치. 복잡한 형상의 금형에도 사이클 타임을 저하시키지 않고, 이형제를 확실하게 도포합니다.
-

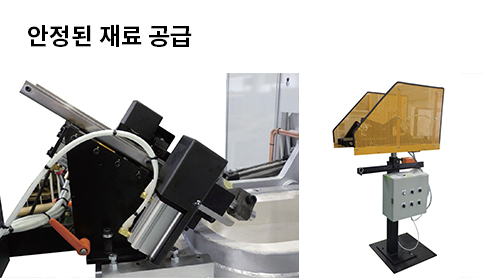

잉곳 투입 장치
용해로의 탕면 레벨을 센서로 감시하여 항상 탕면 높이가 일정하게 유지되도록 조금씩 잉곳을 투입합니다. 서서히 잉곳을 투입함으로써 잉곳 투입 시 발생하는 용탕의 급격한 온도 저하를 방지하고, 항상 안정된 온도로 고품질의 생산에 기여합니다.
-

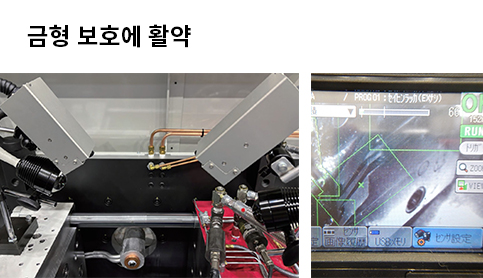

제품 카메라 검지
고정밀 금형에서 하이사이클 주조 시, 금형 내부에 제품의 일부가 잔존하는 등의 이상을 카메라로 검지합니다. 이상이 검지되면 머신과 연동하여 다음 사이클을 자동으로 정지시켜, 금형 파손의 위험을 저감합니다.
기술 데이터(사양표)
| 항목 / 모델 | U2ZR | U20ZR | U30ZR | |
|---|---|---|---|---|
| 형체력 Die locking force |
kN | 50 | 200 | 300 |
| 타이버 간격 Space between tie bars |
mm | 140x95 | 234x234 | 281x310 |
| 다이스트로크 Die stroke |
mm | 37~82 | 120 | 132 |
| 다이하이트 Die height |
mm | ㅡ | 155~245 | 235~280 |
| 사출력 Injection force |
kN | 11.7 | 20.6 | 24.9 |
| 사출스트로크 Injection stroke |
mm | 60 | 60 | 60 |
| 압출력·고정반 압출력 Ejector force/Fixed die ejection force |
kN | 8 | 14.1 | 22.3 |
| 압출 스트로크 고정형 압출 스트로크 Ejector stroke/Fixed die ejection stroke |
mm | 25 | 30 | 40 |
| 중자 추력·가동반 압출력 Core puler cylinder force/Movable die ejection force |
kN | 7.5 | 14.1 | 19 |
| 중자 스트로크·가동형 압출 스트로크 Core puler cylinder stroke/Movable die ejection stroke |
mm | 25 | 20 | 30 |
| 노즐 터치력 Nozzle touch force |
kN | 6.5 | 11.5 | 21 |
| 노즐 터치 스트로크 Nozzle touch stroke |
mm | 120 | 150 | 180 |
| 플런저 직경 Injection plunger diameter |
mm | 25 | 25 | 30 |
| 주조 압력 Casting pressure |
Mpa | 24 | 42 | 35.2 |
| 주조 면적(효율 100%) Casting area (efficiency 100%) |
cm2- | 20.8 | 47.6 | 85 |
| 주조 중량(효율 75%) Maximum shot weight (efficiency 75%) |
g | 150 | 150 | 216 |
| 드라이 사이클 타임 Dry cycle time |
sec | 1 | 1.9 | 2 |
| 상용 압력 Working pressure |
Mpa | 6 | 10.5 | 10.5 |
| 작동유 용량 Oil tank capacity |
L | 180 | 200 | 200 |
| 전동기 용량 Electric motor capacity |
kw | 5.5 | 5.5 | 5.5 |
| 멜팅포트 용량 Melting pot capacity |
kg | 90 | 170 | 170 |
| 전원 용량 Power supply capacity |
KVA | 6 | 7 | 8 |
| 전기로 출력 Output of electric furnace |
kw | 10 | 21.9 | 21.9 |
| 무게 Machine weight |
ton | 1.7 | 2.5 | 3 |
※상기 사양은 예고없이 변경하는 경우가 있으므로 양해 부탁드립니다.
